डायरेक्ट कपलिंग रूट्स ब्लोअर्स के लिए निश्चित इंजीनियरिंग गाइड

1. डायरेक्ट कपलिंग रूट्स ब्लोअर्स: कोर कॉन्सेप्ट

2. प्रत्यक्ष-युग्मित रोटरी सकारात्मक विस्थापन के यांत्रिकी

3. बेल्ट-संचालित प्रणालियों की तुलना में प्रदर्शन लाभ

4. स्थापना और संरेखण: दीर्घायु के लिए परिशुद्धता

5. डायरेक्ट ड्राइव इकाइयों के लिए रखरखाव प्रोटोकॉल

6. महत्वपूर्ण औद्योगिक अनुप्रयोग

7. मुख्य तकनीकी विशिष्टताएँ एवं चयन मार्गदर्शिका

8. अक्सर पूछे जाने वाले प्रश्न (FAQ)

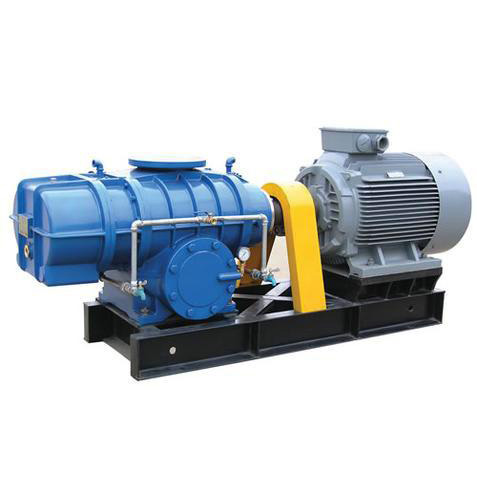

1. डायरेक्ट कपलिंग रूट्स ब्लोअर्स: कोर कॉन्सेप्ट

अनगिनत औद्योगिक प्रक्रियाओं के केंद्र में, अपशिष्ट जल उपचार से लेकर वायवीय संप्रेषण तक, की मजबूत तकनीक निहित हैडायरेक्ट कपलिंग रूट्स ब्लोअर. बेल्ट-चालित विकल्पों के विपरीत, इन इकाइयों में युग्मन के माध्यम से मोटर और ब्लोअर शाफ्ट के बीच एक सीधा यांत्रिक लिंक होता है। यह प्रतीत होने वाला सरल अंतर दक्षता, स्थायित्व और परिचालन स्थिरता में गहरा लाभ देता है। बेल्ट को खत्म करके, सिस्टम टूट-फूट और ऊर्जा हानि के एक सामान्य बिंदु को खत्म कर देता है, जिससे डायरेक्ट कपलिंग रूट्स ब्लोअर निरंतर-ड्यूटी अनुप्रयोगों के लिए एक पसंदीदा विकल्प बन जाता है जहां विश्वसनीयता सर्वोपरि है।

यह प्रत्यक्ष विन्यास सुनिश्चित करता है कि मोटर की घूर्णन गति सटीक रूप से प्ररित करने वालों में स्थानांतरित हो जाती है, जिससे एक स्थिर, स्पंदन-मुक्त वायु प्रवाह होता है जो जैविक उपचार में वातन या सीमेंट संयंत्रों में सामग्री परिवहन जैसी प्रक्रियाओं के लिए महत्वपूर्ण है। डिज़ाइन दर्शन न्यूनतम यांत्रिक हानि और अधिकतम अपटाइम पर केंद्रित है, यही कारण है कि परिचालन प्रोफाइल की मांग वाले उद्योग पारंपरिक बेल्ट सिस्टम की तुलना में इस ड्राइव पद्धति को तेजी से अपना रहे हैं।

2. प्रत्यक्ष-युग्मित रोटरी सकारात्मक विस्थापन के यांत्रिकी

डायरेक्ट कपलिंग रूट्स ब्लोअरसकारात्मक विस्थापन सिद्धांत पर काम करते हैं, दो या तीन-लोब रोटर्स का उपयोग करते हैं जो एक सटीक मशीनीकृत आवरण के भीतर विपरीत दिशाओं में घूमते हैं। प्रत्यक्ष युग्मन यह सुनिश्चित करता है कि ये रोटार सटीक सिंक्रनाइज़ेशन बनाए रखें, जो टाइमिंग गियर द्वारा संचालित होते हैं जो धातु-से-धातु संपर्क को रोकते हैं। जैसे ही लोब घूमते हैं, वे इनटेक पोर्ट पर हवा की एक निश्चित मात्रा को फंसाते हैं और इसे डिस्चार्ज साइड में ले जाते हैं, जहां इसे सिस्टम दबाव के खिलाफ निष्कासित कर दिया जाता है।

मुख्य यांत्रिक लाभ युग्मन में ही निहित है। एक लचीला युग्मन, जो अक्सर टेपर-लॉक शैली का होता है, मोटर शाफ्ट को ब्लोअर शाफ्ट से जोड़ता है, जो टॉर्क को कुशलतापूर्वक प्रसारित करते हुए मामूली गलत संरेखण को समायोजित करता है। यह सीधी ड्राइव बेल्ट सिस्टम में निहित फिसलन को समाप्त करती है, यह सुनिश्चित करती है कि ब्लोअर अपनी डिज़ाइन की गई गति पर ठीक से काम करता है, जो सीधे गारंटीकृत वॉल्यूमेट्रिक प्रवाह दर से संबंधित है। यह विशेषता उन प्रक्रियाओं के लिए आवश्यक है जिनके लिए लगातार, मीटरयुक्त वायु आपूर्ति की आवश्यकता होती है, जैसे कि रासायनिक खुराक या द्रवीकृत बिस्तर रिएक्टरों में।

3. बेल्ट-संचालित प्रणालियों की तुलना में प्रदर्शन लाभ

बेल्ट-चालित समकक्षों के मुकाबले डायरेक्ट कपलिंग रूट्स ब्लोअर का मूल्यांकन करते समय, कई प्रदर्शन विभेदक सामने आते हैं। सबसे पहले, प्रत्यक्ष युग्मन बेल्ट तनाव और घिसाव को समाप्त करता है, जो न केवल रखरखाव की आवृत्ति को कम करता है बल्कि समय के साथ बेल्ट के खिंचाव के कारण दक्षता के क्रमिक नुकसान को भी रोकता है। दूसरा, बेल्ट और पुली असेंबली की अनुपस्थिति इकाई के समग्र पदचिह्न और वजन को कम कर देती है, जिससे कॉम्पैक्ट प्लांट लेआउट में स्थापना और एकीकरण सरल हो जाता है।

इसके अलावा, डायरेक्ट-ड्राइव सिस्टम कम कंपन स्तर प्रदर्शित करते हैं और अधिक शांति से काम करते हैं, जिससे सुरक्षित और अधिक आरामदायक कार्य वातावरण में योगदान होता है। कम यांत्रिक जटिलता का मतलब है कि कम घटक विफलता के अधीन हैं, जिससे सिस्टम की समग्र विश्वसनीयता बढ़ जाती है। ऐसे अनुप्रयोगों में जहां स्थान सीमित है या जहां निरंतर, उच्च-लोड संचालन की आवश्यकता होती है, प्रत्यक्ष युग्मन प्रदर्शन स्थिरता और जीवनचक्र लागत विचार दोनों के संदर्भ में एक निर्णायक लाभ प्रदान करता है।

4. स्थापना और संरेखण: दीर्घायु के लिए परिशुद्धता

की सफल तैनातीडायरेक्ट कपलिंग रूट्स ब्लोअरसावधानीपूर्वक स्थापना, विशेष रूप से शाफ्ट संरेखण पर निर्भर करता है। यहां तक ​​कि मामूली गलत संरेखण भी अत्यधिक कंपन, समय से पहले बियरिंग घिसाव और कपलिंग थकान को प्रेरित कर सकता है। उद्योग की सर्वोत्तम प्रथाएँ निर्देश देती हैं कि युग्मन हिस्सों को एक हस्तक्षेप फिट के साथ स्थापित किया जाना चाहिए, जिसके लिए शाफ्ट के साथ एक सुरक्षित कनेक्शन सुनिश्चित करने के लिए अक्सर नियंत्रित हीटिंग की आवश्यकता होती है।

उचित संरेखण में ऑफसेट और कोणीय विचलन दोनों की जाँच करना शामिल है। इष्टतम सेवा जीवन के लिए, कपलिंग हब पर कुल संकेतक रीडिंग (टीआईआर) 0.005 इंच (0.13 मिमी) से अधिक नहीं होनी चाहिए, और कपलिंग चेहरों का समानांतर विचलन 0.001 इंच (0.03 मिमी) के भीतर होना चाहिए। इसके अतिरिक्त, ऑपरेशन के दौरान शाफ्ट के थर्मल विस्तार को समायोजित करने के लिए युग्मन हिस्सों के बीच सही अक्षीय अंतर स्थापित करना महत्वपूर्ण है, जिससे जोर लोडिंग को रोका जा सके जो ब्लोअर के आंतरिक घटकों को नुकसान पहुंचा सकता है। सकारात्मक टॉर्क संचरण और हटाने में आसानी सुनिश्चित करने के लिए टेपर-लॉक स्टाइल कपलिंग का उपयोग करने की अनुशंसा की जाती है।

5. डायरेक्ट ड्राइव इकाइयों के लिए रखरखाव प्रोटोकॉल

जबकि डायरेक्ट कपलिंग रूट्स ब्लोअर को बेल्ट-संचालित इकाइयों की तुलना में कम बार हस्तक्षेप की आवश्यकता होती है, एक संरचित रखरखाव कार्यक्रम आवश्यक है। प्राथमिक फोकस क्षेत्रों में गियरबॉक्स और बियरिंग्स का स्नेहन, युग्मन निरीक्षण और संरेखण का सत्यापन शामिल है। निर्माता-अनुशंसित स्नेहक का उपयोग करके नियमित तेल परिवर्तन गियर पहनने से रोकता है और सुचारू संचालन सुनिश्चित करता है।

समय-समय पर युग्मन जांच में घिसाव या दरार के लिए दृश्य निरीक्षण और फास्टनरों को निर्दिष्ट मूल्यों पर फिर से टॉर्क करना शामिल होना चाहिए। कंपन निगरानी एक पूर्वानुमानित रखरखाव उपकरण के रूप में काम कर सकती है, जो असंतुलन या गलत संरेखण के शुरुआती संकेतों का पता लगा सकती है। इसके अतिरिक्त, यह सुनिश्चित करना कि इनटेक एयर फिल्टर साफ और अबाधित है, रोटर्स को कण क्षति से बचाएगा, स्वच्छ, तेल मुक्त वायु आउटपुट को बनाए रखेगा जो इन ब्लोअर की पहचान है।

• दैनिक:तेल के स्तर की जाँच करें, असामान्य शोर को सुनें, डिस्चार्ज दबाव और तापमान की निगरानी करें।
• महीने के:टूट-फूट के लिए कपलिंग का निरीक्षण करें, संरेखण सत्यापित करें, वायु फ़िल्टर साफ़ करें।
• त्रैमासिक:गियर ऑयल बदलें, बियरिंग का निरीक्षण करें, सभी फास्टनरों के टॉर्क की जांच करें।
• वार्षिक:रोटर क्लीयरेंस माप और सील प्रतिस्थापन सहित व्यापक ओवरहाल।

6. महत्वपूर्ण औद्योगिक अनुप्रयोग

डायरेक्ट कपलिंग रूट्स ब्लोअर्स का मजबूत डिज़ाइन और विश्वसनीय प्रदर्शन उन्हें विभिन्न क्षेत्रों में अपरिहार्य बनाता है। अपशिष्ट जल उपचार में, वे एरोबिक पाचन के लिए आवश्यक वातन प्रदान करते हैं, जिससे कार्बनिक पदार्थों का जैविक विघटन सुनिश्चित होता है। जलीय कृषि उद्योग में, वे तालाबों और टैंकों में महत्वपूर्ण घुलनशील ऑक्सीजन के स्तर को बनाए रखते हैं, जो सीधे स्टॉक स्वास्थ्य और उपज को प्रभावित करते हैं।

थोक सामग्री प्रबंधन के लिए, इन ब्लोअर का उपयोग पाइपलाइनों के माध्यम से सीमेंट, अनाज, प्लास्टिक और अन्य पाउडर के परिवहन के लिए वायवीय संदेश प्रणालियों में किया जाता है। स्थिर, उच्च दबाव वाला वायुप्रवाह लंबी दूरी पर लगातार और कुशल सामग्री स्थानांतरण सुनिश्चित करता है। अन्य प्रमुख अनुप्रयोगों में भट्टियों में दहन वायु आपूर्ति, पेट्रोकेमिकल संयंत्रों में गैस को बढ़ावा देना और वैक्यूम पैकेजिंग संचालन शामिल हैं, जो औद्योगिक स्पेक्ट्रम में इस तकनीक की बहुमुखी प्रतिभा को प्रदर्शित करते हैं।

प्रमुख अनुप्रयोग क्षेत्र:अपशिष्ट जल वातन · एक्वाकल्चर · वायवीय संवहन · सीमेंट उद्योग · बिजली संयंत्र · रासायनिक प्रसंस्करण · बायोगैस हैंडलिंग

7. मुख्य तकनीकी विशिष्टताएँ एवं चयन मार्गदर्शिका

सही का चयन करनाडायरेक्ट कपलिंग रूट्स ब्लोअरकिसी एप्लिकेशन के लिए प्रवाह दर, दबाव और बिजली आवश्यकताओं के सावधानीपूर्वक विश्लेषण की आवश्यकता होती है। विशिष्ट इकाइयाँ कम से कम 0.6 m³/मिनट से लेकर 120 m³/मिनट से अधिक तक की प्रवाह दर प्रदान करती हैं, जिसमें 98 kPa तक का डिस्चार्ज दबाव होता है। मोटर की शक्ति छोटी इकाइयों के लिए 1.1 किलोवाट से लेकर बड़े पैमाने के औद्योगिक मॉडल के लिए 185 किलोवाट तक हो सकती है।

ब्लोअर निर्दिष्ट करते समय, आवश्यक अंतर दबाव, उस दबाव पर वांछित प्रवाह दर और परिवेश संचालन स्थितियों पर विचार करें। पुराने दो-लोब डिज़ाइन की तुलना में तीन-लोब रोटर डिज़ाइन अपनी बेहतर धड़कन विशेषताओं और दक्षता के लिए उद्योग मानक बन गया है। यह सुनिश्चित करने के लिए कि चयनित ब्लोअर अपने इष्टतम दक्षता बिंदु पर काम करता है, इच्छित एप्लिकेशन के लिए विश्वसनीय सेवा प्रदान करता है, परामर्श प्रदर्शन वक्र और तकनीकी डेटाशीट महत्वपूर्ण है।
